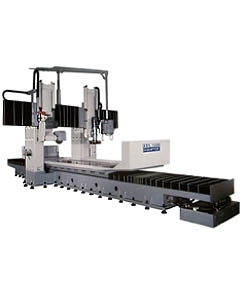

Equiptop ESG-15300 / ESG-15400 / ESG-15500
Szlifierki dwukolumnowe Equiptop
- stół : 2.050 x 3.200 / 2.050 x 4.200 / 2.050 x 5.200 mm
- powierzchnia robocza: 1.500 x 3.000 / 1.500 x 4.000 / 1.500 x 5.000 mm
- odległość poziomej osi wrzeciona od stołu : 720 mm
- odległość pionowej osi wrzeciona od stołu : 1.050 mm
- szlifierka dwukolumnowa
- głowica: pozioma, pionowa
|
Model |
|
ESG-15300 |
ESG-15400 |
ESG-15500 |
|
Wymiary stołu ( sz. x dł. ) |
mm |
2050 X 3200 |
2050 X 4200 |
2050 X 5200 |
|
Odległość między powierzchnią stołu a ściernicą |
mm |
720 |
||
|
Odległość od powierzchni stołu do osi wrzeciona |
mm |
1050 |
||
|
Powierzchnia szlifowania ( sz. x dł.) |
mm |
2050 X 3200 |
2050 X 4200 |
2050 X 5200 |
|
Powierzchnia stołu roboczego |
mm |
1500 X 3000 |
1500 X 4000 |
1500 X 5000 |
|
Nachylenie głowicy |
|
± 90° |
||
|
Zakres prędkości |
M/min |
5 ~ 25 |
||
|
Odległość między dwoma kolumnami |
mm |
0 ~ 2050 |
||
|
Silnik hydrauliczny |
HP |
15HP(20HP OPT) |
||
|
Zakres posuwu automatycznego |
mm |
0 ~ 50 |
||
|
Min. pionowy krok posuwu |
mm/min |
0.001 |
||
|
Automatyczny posuw |
mm |
0.001 X 1 |
0.001 X 10 |
0.001 X 100 |
|
Przesuw wzdłużny regulowany |
mm |
200 ~ 3300 |
200 ~ 4300 |
200 ~ 5300 |
|
Moc silnika wrzeciona |
HP |
poprzeczny 15HP/6P; 20HP(OPT)/ pionowy 5HP/4P; 7.5~15HP(OPT) |
||
|
Silnik przesuwu poprzecznego |
kw |
1.5 |
||
|
Silnik przesuwu pionowego |
kw |
1.0 |
||
|
Max. prędkości posuwu poprzecznego |
mm/min |
2000 |
||
|
Max. prędkości posuwu pionowego |
mm/min |
2000 |
||
|
Ściernica (śr. x szer. x otwór) |
mm |
pionowa 510 X 75 X 127 poprzeczna 405 X 50 X 127 |
||
|
Obroty wrzeciona |
rpm |
pionowe 1150 ； poziome 1750 |
||
|
Wydajność pompy chłodziwa |
L/min |
AHD : 90 ； PNC200 |
||
|
Max. obciążenie stołu |
kg |
5000 |
6000 |
7000 |
|
Masa urządzenia |
kg |
35000 |
40000 |
45000 |
