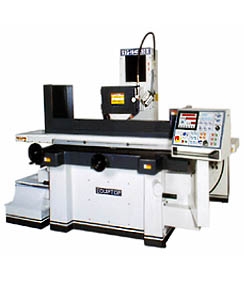

Szlifierki ESG-1640ASD II / ESG-2040ASD II / ESG-6120ASD II / ESG-6150ASD II / ESG-6200ASD II / ESG-8150ASD II / ESG-8200ASD II / ESG-8300ASD II
Szlifierki do płaszczyzn ze sterownikiem programowalnym
- stół : 1020x406 / 1020x506 / 1524x610 mm
- max. odległość osi wrzeciona od stołu : 500-600 / 720-850 mm
- max. długość szlifowania : 1020 / 1020 / 1560 mm
- max.szerokośćszlifowania: 410 / 500 / 610 mm
- obroty ściernicy : 1450 obr/min.
- średnica ściernicy : 355 / 400 mm
- szerokość ściernicy : 50 / 50-opcja 60 mm
- sterowanie: pełna automatyka w 3 osiach, mechaniczne
| Model | ESG-1640ASD II | ESG-2040ASD II | ESG-6120ASD II ESG-6150ASD II ESG-6200ASD II ESG-8150ASD II ESG-8200ASD II ESG-8300ASD II | |
| Wymiary stołu | mm | 1020 x 406 |
1020 x 506 |
1220x 610 1524 x 610 2060 x 610 1550 x 810 2050 x 810 3050 x 810 |
| Maks. odległość osi wrzeciona od stołu | mm | 500/600 | 500/600 | 720/850 |
| Maks. szerokość szlifowania | mm | 410 | 500 | 610 |
| Maks. hydrauliczny przemieszczenie wzdłużne stołu | mm | 1060 | 1060 | 1300 |
| Zakres przemeszczeń poprzecznych | mm | 1-25 | 1-25 | 1-25 |
| Mechaniczny posuw poprzeczny | mm/min | 20-320 | 20-320 | 25-280 |
| Maks. ręczny przesuw poprzeczny | mm | 460 | 520 | 685 |
| Maks. mechaniczny przesuw porzeczny | mm | 430 | 510 | 660 |
| Ściernica | ||||
| Średnica zewnętrzna | mm | 355 | 355 | 400 |
| Szerokość / szerokość maks. | mm | 50 | 50 | 50 / 65 |
| Średnica otworu | mm | 127 | 127 | 127 |
| Nominalna prędkość obrotowa | obr/min | 1450 | 1450 | 1450 |
| Moc silnika wrzeciona | kW | 5 | 5 | 7,1 |
| Parametry ogólne | ||||
| Pionowe szybkie przemieszczenie | mm/min | 150 | 150 | 460 |
| Zakres dosuwu automatycznego | mm | 0,001 | 0,001 | 0,001-0,05 |
| Min. ręczny przesuw poprzeczny | mm | 0,02 | 0,02 | 0,001 x 1 |
| Zakres bezstopniowej regulacji prędkości posuwu | m/min | 5-23 | 5-20 | 5-30 |
| Masa netto | kg | 4000 | 4800 | 11500 |
| Wymiary gabarytowe | ||||
| Długość | mm | 4020 | 4500 | 4300 |
| Szerokość | mm | 2200 | 2200 | 3500 |
| Wysokość | mm | 2050 | 2100 | 2350 |
